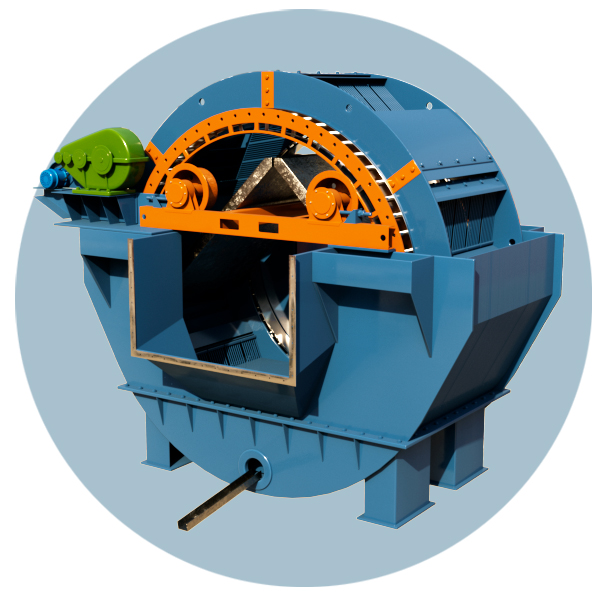

Сепараторы колесные

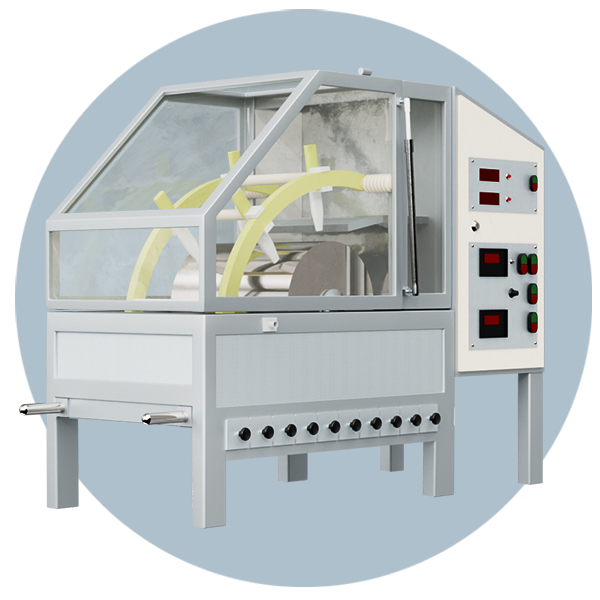

Сепараторы магнитные барабанные

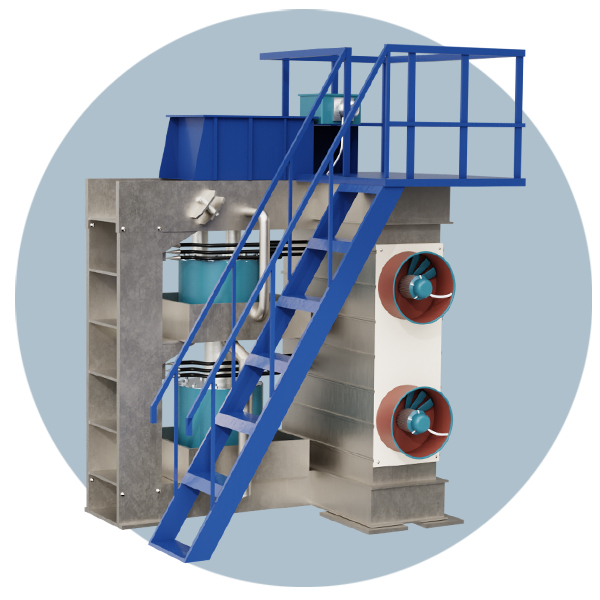

Сепараторы роторные

Промышленные сепараторы для горно-металлургической отрасли: выбор и расчет по ключевым критериям

Когда обогатительная фабрика несет потери ценного компонента на уровне 5–7 процентов, а в складируемых хвостах обнаруживается содержание металла, сопоставимое с бедной рудой, проблема кроется не в геологии, а в устаревшей или некорректно подобранной системе разделения. Сепараторы в горно-металлургическом переделе решают именно эту задачу: превращают добытую горную массу в товарный концентрат с заданной рентабельностью. Речь идет не просто об извлечении, а об экономической эффективности каждого кубометра пульпы, проходящей через обогатительный передел.

В этом руководстве разберу физический смысл ключевых параметров оборудования, типовые ошибки подбора и эксплуатации, а также принципы сравнения различных систем без опоры на рекламные обещания. Материал структурирован так, чтобы дать руководителю технической службы или снабженцу аргументацию для обоснованного выбора конкретного типа сепараторов.

Физический смысл ключевых параметров обогатительных сепараторов

Любая сепарация основана на различии одного или нескольких физико-химических свойств извлекаемого минерала и пустой породы. Если параметры подобраны без учета минералогического состава исходного сырья, даже надежное и дорогостоящее оборудование превратится в генератор убытков.

Магнитная восприимчивость и напряженность поля магнитных сепараторов

Для сепараторов магнитных барабанных и валковых критически важна не просто сила магнита, а градиент напряженности магнитного поля на рабочей поверхности. В сухих валковых системах, например, поле величиной 1,5–2, Тл на поверхности валка и резкое его падение с удалением создают градиент, который буквально «выдергивает» слабомагнитные фракции, такие как гематит или ильменит. При недостаточной величине градиента частица со средней магнитной восприимчивостью, сопоставимой с 50·10⁻⁶ см³/г, просто не преодолеет сопротивление водной пленки или механического увлечения потоком пульпы и уйдет в хвосты.

На основе моего опыта, отмечу, что ключевая ошибка при выборе барабанного магнитного сепаратора для мокрого обогащения железной руды - игнорирование именно конфигурации магнитной системы. Если центральный керн и полюсные наконечники спроектированы по стандартной межполюсной схеме без адаптации под конкретную крупность, вы рискуете потерять до 3 процентов металла на тонких шламах при перечистке.

Центробежное ускорение и геометрия ротора в роторных сепараторах

В сепараторах роторных определяющим параметром является центробежная сила, воздействующая на частицы различной плотности. Меняя угловую скорость вращения ротора, можно управлять границей разделения. Однако на практике более важным фактором становится не столько абсолютная частота вращения, сколько профиль лопаток и конфигурация разгрузочных порогов. При обогащении угля, например, варьируя давление в пневмогидравлической системе, вы регулируете положение «кипящего слоя», что напрямую влияет на зольность получаемого концентрата.

Ситовой анализ как базис подбора колосниковых и колесных сепараторов

Сепараторы колесные и грохоты-сепараторы, часто объединяемые в один класс разделительного оборудования, критически зависят от расчетного размера разделительной щели. Однако физический смысл точности разделения здесь кроется в факторе «затрудненного грохочения». Когда в питании оказывается более 40 процентов «трудных» зерен (с размером от 0,75 до 1,25 от ширины щели), производительность падает лавинообразно.

Один из самых частых, но редко озвучиваемых нюансов при эксплуатации колосниковых сепараторов на дробленой руде - это влияние влажности налипания. Если влажность исходной горной массы поднимается выше 4-5 процентов, тонкие классы начинают налипать на колосники, эффективная ширина щели уменьшается на 15-20 процентов, и предприятие получает забитую систему вместо работающего разделения. Я рекомендую в таких случаях заранее рассматривать варианты с обогревом просеивающей поверхности или электромагнитным встряхиванием.

Сравнительный анализ типов сепараторов по совокупной стоимости владения

При закупке оборудования для обогатительного передела начальная цена - лишь малая часть айсберга. Гораздо важнее то, сколько придется тратить на эксплуатацию, ремонт и энергообеспечение. Сравним три наиболее распространенных типа сепараторов не по сухим табличным данным, а по ключевым бизнес-критериям, которые напрямую влияют на себестоимость конечного продукта.

Ремонтопригодность валковых сепараторов часто становится камнем преткновения для предприятий, удаленных от сервисных центров. Кольцевые бандажи и рабочие валки из износостойкой стали или композитов изнашиваются неравномерно, что ведет к биению и снижению напряженности поля в зазоре. Если служба главного механика не готова восстанавливать изношенные валки, совокупная стоимость владения может вырасти на 18-25 процентов уже в первые два года эксплуатации.

Соответствие промышленных сепараторов отраслевым стандартам и нормативам

Сепарационное оборудование не может рассматриваться в отрыве от нормативной базы. Игнорирование требований к безопасности и качеству концентрата ведет к предписаниям Ростехнадзора и рекламациям от металлургических комбинатов.

Требования безопасности при конструировании сепараторов магнитных и роторных

Любое магнитное обогатительное оборудование подпадает под действие Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011). Для сепараторов магнитных барабанных0, в конструкции которых используются постоянные магниты из редкоземельных материалов, критически важна оценка уровня магнитной индукции на рабочих местах при сборке и ремонте. По ГОСТ 12.1.006 напряженность поля на расстоянии вытянутой руки оператора не должна превышать установленных санитарных норм, иначе требуется организация постов с дозиметрическим контролем. Для роторных же систем на первый план выходит балансировка: остаточный дисбаланс быстроходных роторов нормируется по классу точности G 2,5 согласно ИСО 194-1, так как работа на резонансных частотах без вибродиагностики заканчивается усталостным разрушением подшипниковых узлов.

Технические условия на обогатимость как основа гарантий

Важный момент, который всегда необходимо фиксировать в допсоглашениях с изготовителем: параметры берутся не «по паспорту», а по результатам тестовых испытаний представительной пробы вашего сырья массой не менее 100-200 кг. Только в этом случае акт приемки будет иметь вес, а не являться формальностью. Отклонение извлечения от заявленного более чем на 1,5-2, процента уже является основанием для рекламации, и это должно быть зафиксировано в опросном листе.

Как выбрать сепараторное оборудование: алгоритм для технического специалиста

Подбор сепараторов - это не выбор из каталога, а последовательный инженерный расчет, направленный на минимизацию рисков несоответствия оборудования реальной технологической задаче. Чтобы гарантировать стабильное извлечение, я советую использовать следующий алгоритм действий.

Шаг первый - детальный минералогический анализ. Необходимо точно установить форму нахождения ценных компонентов и их физические свойства: магнитную восприимчивость, электропроводность, плотность. Если в пробе обнаружены тесные сростки, требующие измельчения до минус 0,044 мм, применение стандартного мокрого барабанного сепаратора потребует установки дополнительных перечистных камер.

Шаг второй - анализ водного баланса. Для мокрых методов обогащения необходима оценка возможности организации замкнутого водооборота. Если предприятие испытывает дефицит воды или расположено в холодном климате с риском замерзания хвостохранилищ, предпочтение стоит отдавать сухим валковым или колесным системам, несмотря на их более высокую чувствительность к влажности питания.

Шаг третий - оценка ремонтной базы. При выборе между аналогичными по извлечению типами сепараторов решающим фактором становится не только стоимость запчастей, но и их взаимозаменяемость и срок поставки. Рекомендую всегда запрашивать у производителей карту смазки и график плановых замен быстроизнашивающихся узлов для включения в общий план ППР обогатительной фабрики.

В своей практике я неоднократно наблюдал, как предприятия закупали превосходные по сухой производительности магнитные сепараторы, но при этом напрочь забывали про пресс-фильтры для обезвоживания. Если тонкий концентрат некуда складировать из-за отсутствия фильтрации, ваша новая высокоэффективная линия встанет через неделю. Подходите к выбору комплексно, сразу просчитывая сопутствующие узлы цепи аппаратов.

На что сделать акцент перед тем, как купить сепараторы для предприятия

Приобретение разделительного оборудования для горно-металлургического комплекса - это инвестиция с горизонтом планирования на 10-15 лет. Именно поэтому ключевыми критериями, помимо чистоты извлечения, становятся материальное исполнение проточной части и наличие сервисной поддержки. Для агрессивных высокоабразивных пульп необходимо закладывать использование износостойких сталей или полиуретановых футеровок в корпусе сепаратора, а для магнитных систем - герметичное исполнение узлов вращения с защитой от попадания ферромагнитной пыли.
